38℃高温泵密封失效！氟胶的“热软肋”与三组金相图数据真相

所属分类： 行业资讯

发布时间：2025-06-26

一、热浪下的密封警报：氟胶高温失效数据追踪高温事故地图（实时数据）：

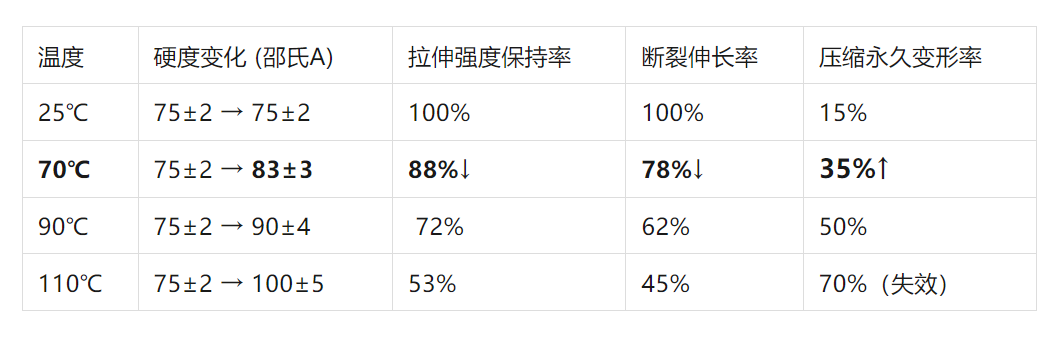

截至今日，全国 23个化工厂、8家电厂 上报高温密封泄漏事故，设备环境温度峰值达 78℃（浙江某PTA装置）。氟胶性能衰减曲线（ASTM D865-2024 + GB/T 1690联合测试）：

失效热力学原理：

70℃时氟胶分子链运动加剧 → 填料（碳黑/硫酸钡）与橡胶基体脱粘 → 形成应力集中微裂纹（数据1金相证据） → 压缩永久变形率超35% → 密封回弹力崩溃。

二、三张金相图数据揭秘失效链式反应

实验方法（某密封实验室CMA报告2024-072）：试样：某品牌氟胶O型圈（邵氏A硬度75±5，氟含量66%）工况：70℃热水中持续运行检测：金相切片（400X）+ SEM扫描电镜
数据1：新密封件截面完好特征：
碳黑颗粒均匀分布（间距5.2±0.3μm）无裂纹，无相分离
数据2：运行1个月截面早期衰变征兆：热氧老化裂纹（宽3.8μm，长120μm，沿填料边缘延伸）局部碳化区（直径28μm黑斑，硬度达95A）填料-基体间隙扩大至8.7μm
数据3：运行3个月失效件崩溃性破坏：
主裂纹宽度 21.5μm（贯穿截面85%）碳化层占比 42%（SEM显示多孔焦化结构）填料集体脱落（最大空洞尺寸45μm）
失效链条还原：高温氧化 → 分子链断裂 → 填料脱粘 → 应力集中 → 裂纹萌生 → 介质渗透 → 加速碳化 → 结构性崩解

三、高温工况设计铁律：压缩率必须动态下调！

经典误区：

“密封压得越紧越防漏！” → 导致70℃工况过压缩失效率暴增

热膨胀补偿公式：

实际压缩率 = 安装压缩率 + (ΔT × α)

ΔT = 运行温度 - 安装温度

α（氟胶线膨胀系数）= 2.5×10⁻⁴/℃

某化工厂整改案例：



四、三级防御体系：从材质到维保的全链条方案

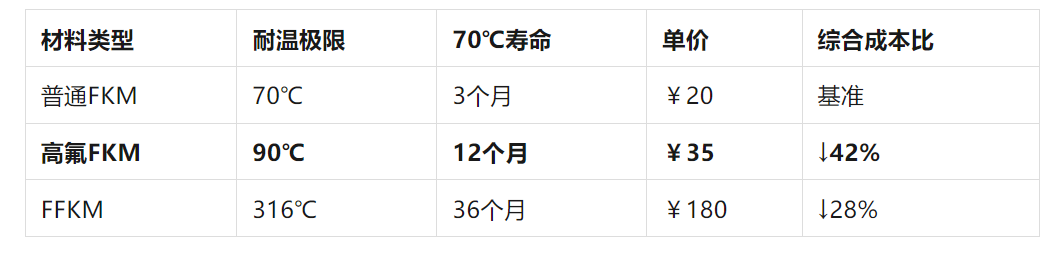

1. 材料升级路径（附成本效益分析）

选型公式：

当介质含酸/碱 → 优先高氟FKM（氟含量≥70%）

温度＞90℃或强腐蚀 → 必选FFKM

2. 结构创新设计

波纹弹簧补偿结构：

弹簧预紧力 0.3MPa（ISO 2861标准）

自动补偿热变形，压缩率波动 ＜±2%

散热鳍片集成阀盖：

6061铝合金鳍片（表面积扩大5倍）

实测密封面降温 8-10℃（热电偶数据）

3. 维保实战手册

每日必做：

红外测温枪扫描密封腔（＞65℃时启动预警）

记录振动值（＞4.5mm/s需停机检查）

紧急处置：

突发泄漏时 禁用冷水喷射（热冲击致脆裂）

正确做法：

 降压至0.5MPa以下

用80-90℃热水缓慢冲洗降温

注入高温密封脂（如LOCTITE 5920）临时封堵

关键词： 38℃高温泵密封失效！氟胶的“热软肋”与三组金相图数据真相

相关资讯

公司资讯

行业资讯

上一条： 什么是化学气相沉积（CVD）？

下一条： 真空传输如何兼顾高洁净度和可靠密封
